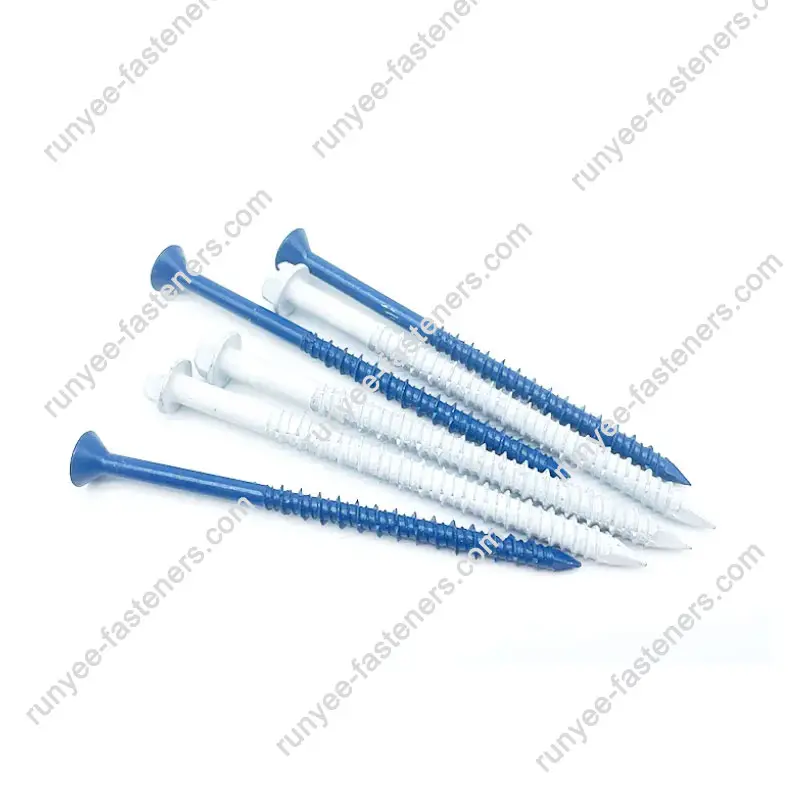

Kuusioaluslevyn pään betoniruuvi teräksen ja betonin liittämiseen

Runyeetehdas tarjoaa kuusioalustan betoniruuvia teräksen ja betonin liittämiseen, suunniteltu projekteihin, joissa vaaditaan puun tai kiinnittimen kiinnitystä betoniin, muuraukseen ja lohkoon. Kuusiokololevypää tarjoaa suuren laakeripinnan jakaa kiristysvoiman tasaisesti estäen pehmeämpien materiaalien läpivedon. Timanttikärki mahdollistaa tarkan aloituksen esiporatuissa rei'issä, kun taas hi-low-kierteet kolmella leikkauslinjalla luovat sisäkierteet perusmateriaaliin synnyttämättä säteittäistä laajenemispainetta, mikä eliminoi perinteisissä paisuntaankkureissa yleisen halkeamisriskin. Sininen Ruspert-pinnoite on monikerroksinen järjestelmä (sinkkifosfaatti + epoksi + pintamaali), joka tarjoaa 500-1500 tunnin neutraalin suolasumun keston, joten se sopii sekä sisä- että ulkokäyttöön. Tämä laite tukee monenlaisia ​​​​sovelluksia, mukaan lukien ikkunalaudan kiinnitys, kaiteiden kiinnitys, ovenkarmin ankkurointi ja rakenneliitännät, joissa teräs kohtaa betonin. Tuotanto kattaa päätyypit (litteät, sylinterit, kuusiokulmaiset) ja käytöt (urattomat, urattomat, Phillips), joissa on täydellinen oma lämpökäsittely ja pinnoite. Laatutarkastuksiin kuuluu kierreprofiilin tarkastus, kovuuskartoitus ja vääntömomenttitestaus sen varmistamiseksi, että jokainen erä täyttää rakennustason suorituskykystandardit.

Mittatiedot ja pinnoitetiedot

Seuraavassa taulukossa luetellaan teräs- ja betoniliitoksissa käytettävän kuusioaluslevyn betoniruuvin vahvistetut parametrit tuotantotietueiden ja kolmannen osapuolen vahvistuksen perusteella.

Timanttikärjen geometria vähentää kävelyä asennuksen aikana, mikä mahdollistaa tarkan sijoituksen myös tiheässä betonissa. Kierreprofiilin kolme leikkauslinjaa parantavat lastunpoistoa ja vähentävät asennusmomenttia verrattuna standardikierremalleihin.

Asennusohjeet ja alustan valmistelu

Teräksen ja betonin liittämistä varten tarkoitetun kuusioaluslevyn betoniruuvin asianmukainen asennus edellyttää joukon vahvistettuja vaiheita nimellispitoarvojen saavuttamiseksi.

• Esiporaus:Käytä kovametallikärkistä poranterää, joka vastaa nimellishalkaisijaa miinus 0,2 mm. Poran syvyyden on ylitettävä ankkurin pituus vähintään yhdellä täydellä halkaisijalla pölyn kerääntymisen vuoksi.
• Reikien puhdistus:Poista pöly ja roskat paineilmalla tai manuaalisella pumpulla. Jäännöshiukkaset vähentävät kierteiden kiinnittymistä ja ulosvetovastusta.
• Ajotapa:Käytä tarvittaessa vääntömomenttiohjattua iskuväännintä tai poraa, jossa on uritettu/Phillips-terä. Suositeltu ajonopeus: 800–1200 1/min ylikuumenemisen ja kierteen irtoamisen estämiseksi.
• Vääntömomenttirajat:Halkaisijaltaan 1/4” kiinteässä betonissa (C20/25) suositeltu asennusmomentti on 8–12 N·m. Tämän ylittäminen voi vahingoittaa käyttösyvennystä tai kuoria kierteen pehmeämmillä alustoilla.
• Substraattityypit:Soveltuu kiinteälle betonille, tiilelle, ontelolle ja kivelle. Ontoissa materiaaleissa ankkuri kytkeytyy ontelon seiniin; kuormitusarvot tulee vahvistaa paikkakohtaisilla testeillä.

Tämä laite ei ole riippuvainen laajenemisvoimista, joten reunaetäisyydet voidaan pienentää 2x halkaisijaan aiheuttamatta puhallusta, toisin kuin mekaaniset laajennusankkurit, jotka vaativat suurempia reunavälytyksiä.

Ruspert-pinnoitteen suorituskyky ja valinta

Tähän laitteeseen levitetty sininen Ruspert-pinnoite on kolmikerroksinen järjestelmä, joka tarjoaa poikkeuksellisen korroosiosuojan ja esteettisen yhtenäisyyden alttiisiin sovelluksiin.

• Pohjakerros:Sinkkifosfaattikonversiopinnoite – parantaa tarttuvuutta ja tarjoaa alkusuojan.
• Välikerros:Epoksihartsi – toimii esteenä kosteuden ja kloridin sisäänpääsyä vastaan.
• Pintamaali:Sininen polyuretaanipohjainen viimeistely – UV-kestävä, hankausta kestävä ja yhtenäisenä eri erissä.
• Suolasuihkun suorituskyky:Pinnoitteen paksuudesta (8–15 μm) riippuen tuote saavuttaa 500–1500 tunnin neutraalin suolasumun keston ASTM B117:n mukaan, soveltuu rannikko- ja teollisuusympäristöihin.
• Vaihtoehtoiset pinnoitteet:White Ruspert on saatavana myös projekteihin, jotka vaativat erilaisen ulkonäön säilyttäen samalla saman korroosiosuojaustason.

Paksuutta seurataan linjassa käyttämällä röntgenfluoresenssimittausta, jotta varmistetaan tasainen peitto pään, kierteen kylkien ja timanttipisteen päällä. Tämä estää ennenaikaisen vaurion pinnoittamasta tyhjiä kohtia kriittisillä jännitysalueilla.

Laadunvalvonta ja erän jäljitettävyys

Teräs- ja betoniliitäntöihin tarkoitetun kuusioaluslevypään betoniruuvin valmistusprosessia ohjaa monivaiheinen tarkastusjärjestelmä, joka on yhdenmukaistettu ISO 9001:2015 -standardin vaatimusten kanssa.

• Raaka-aineen tarkastus:Jokaiselle C1022A-langan kelalle suoritetaan optinen emissiospektrometria hiilipitoisuuden (0,20–0,25 %) ja mangaanipitoisuuden tarkistamiseksi. Vetotestit vahvistavat sitkeyden ennen kylmäsuuntausta.
• Kylmäsuunta ja langanrullaus:Prosessin aikana tehtävät tarkastukset 30 minuutin välein käyttämällä optisia vertailulaitteita ja kierremittareita päähalkaisijan, nousun ja leikkauslinjan geometrian tarkkailemiseksi.
• Lämpökäsittely:Jatkuva verkkohihnauunit kontrolloidulla ilmakehällä. Pinnan kovuus (HV 530-560) ja ytimen kovuus (HV 380-420) varmistetaan Vickers-testareilla kunkin erän näytteistä.
• Pinnoitteen paksuus:Tuhoamaton röntgenfluoresenssimittaus suoritetaan 5 %:lle jokaisesta erästä, tavoitteena 8–15 μm:n kokonaispaksuus.
• Ulosvetotestaus:Hajottavat testit suoritetaan yleisellä testauskoneella jokaiselle tuotantoerälle, ja kirjatut arvot ylittävät 1100 N/mm² vetolujuus.

Kaikki tarkastustietueet säilytetään digitaalisesti eräkohtaisen jäljitettävyyden avulla, mikä mahdollistaa perussyyanalyysin kentän suorituskykyä koskevissa tiedusteluissa. Tämän tason dokumentaatio on vakiona kantavissa sovelluksissa käytettäville rakennustason kiinnikkeille.

Sovellusskenaariot ja rakenteelliset käyttötarkoitukset

Tämä tuote on laajalti määritelty liitoksiin, joissa teräsosat tai kiinnikkeet kiinnitetään betoni- tai muurattuihin alustoihin. Kuusiokololevypää tarjoaa suuren kiinnitysalueen, mikä vähentää pehmeämpien materiaalien läpivetoriskiä.

• Ikkunalaudan kiinnitys:Kiinnittää alumiini- tai PVC-profiilit betonikynnyksiin tasaisella pinnalla käyttämällä aluslevyä kuorman jakamiseen laajalle alueelle.
• Sisä- ja ulkokaiteet:Mahdollistaa teräs- tai puukaiteiden turvallisen kiinnityksen betoniseiniin täyttäen turvakuormitusvaatimukset ilman suuria laajennusankkureita.
• Teräksiset ovenkarmit:Kiinnittää metallikehykset betonilattia- tai seinäpintoihin; kuusiopää mahdollistaa helpon kiristyksen tavallisella hylsyllä tai jakoavaimella.
• Saumojen tiivistys ja verhous:Käytetään metalliseinien tai ulkoverhousten kiinnittämiseen muurattuihin seiniin; Ruspert-pinnoite estää korroosiota erilaisten metallien rajapinnassa.
• Laitteen asennus:Kiinnittää sähköpaneelit, LVI-kannattimet ja valaisimet betonikattoihin tai -seiniin, joissa vaaditaan tärinänkestävyyttä.
• Väliaikaiset työt:Ruuvin irrotettava luonne mahdollistaa asennus- ja telinekiinnitykset, jotka voidaan purkaa alustaa vahingoittamatta.

Kussakin tapauksessa laitteisto vähentää asennuksen monimutkaisuutta laajennuspultteihin verrattuna, koska se eliminoi kiila-ankkureissa tarvittavien säätötyökalujen tai momenttirajoitettujen jakoavaimien tarpeen.

Pakkaus- ja toimitusketjulogistiikka

Toimittaja tarjoaa joustavia pakkausratkaisuja rakennusprojektien mittakaavaan, pienten kohteiden toimituksista suuriin konttitoimituksiin kansainväliseen jakeluun.

• Pienen laatikon pakkaus:Mittatilaustyönä painetut 50, 100 tai 200 kappaleen laatikot, jotka soveltuvat vähittäismyyntiin tai paikkakohtaisiin sarjatilauksiin.
• Bulkkipakkaus:Raskaat aaltopahvilaatikot tai vahvistetut PP-kudotut pussit, jotka on lavattu joustavalla kääreellä ja merkitty koolla, määrällä ja eräkoodilla.
• Puiset laatikot:Saatavilla vientilähetyksiin, jotka vaativat mekaanista lisäsuojaa merirahdin aikana.
• Minimitilausmäärä:1000 kiloa yhtä halkaisijaa kohden. Tavalliseen 20 jalan konttiin mahtuu jopa 25 eri kokoa ja pää/käyttöyhdistelmää.
• Toimitusaika:Vakiotuotanto on 20–25 päivää tilausvahvistuksesta, ja nopeat vaihtoehdot ovat saatavilla kiireellisiin rakennusaikatauluihin.

Kuukausittainen 1 200 tonnin tuotantokapasiteetti takaa vakaan toimituksen myös suuriin infrastruktuuriprojekteihin. Kaikki lavat on suunniteltu trukkien käsittelyä varten ja ne voidaan pinota tehokkaaseen konttien lastaukseen.

Usein kysytyt kysymykset

Mikä tekee timanttikärjestä erilaisen kuin tavallisen kärjen?
Timanttikärjessä on viisteinen geometria, joka keskittää ruuvin esiporattuun reikään, mikä vähentää kävelyä tai liukumista ensimmäisen kiinnityksen aikana. Tämä on erityisen tärkeää työskenneltäessä kovettuneessa betonissa, jossa reikien tarkka sijoittaminen on ratkaisevan tärkeää. Kärki myös syrjäyttää pölyn sen sijaan, että se työntäisi sitä reiän pohjalle, mikä parantaa kierteen kiinnittymistä.

Kuinka kuusioaluslevy parantaa asennuksen luotettavuutta?
Kuusiokololevypäässä yhdistyy vääntömomentin käyttöön tarkoitettu kuusiokäyttö ja kiinteä aluslevy, joka jakaa puristuspaineen laajemmalle alueelle. Tämä estää päätä uppoamasta pehmeisiin materiaaleihin ja vähentää tärinän aiheuttaman löystymisen riskiä. Aluslevy toimii myös sisäänrakennettuna kantavana pinnana, jolloin erillisiä aluslevyjä ei tarvita.

Voidaanko tätä tuotetta käyttää ulkona, alttiina ympäristössä?
Kyllä, sininen Ruspert-pinnoite on suunniteltu erityisesti ulkokäyttöön. Se kestää 500–1500 tuntia suolan roiskumista, joten se toimii hyvin rannikkoalueilla, teollisuusalueilla ja alueilla, joilla on jäätymis-sulatusjaksot. Äärimmäisiin olosuhteisiin voidaan valita valkoinen Ruspert tai vaihtoehtoinen pinnoite.

Onko esiporaus aina tarpeen vai voiko se porata itse?
Esiporaus on pakollinen. Tässä laitteessa ei ole itseporautuvaa kärkeä; se luottaa ohjausreikään timanttikärjen ja korkean kierteen ohjaamiseen. Jos sitä yritetään ajaa ilman esiporausta, seurauksena on kierrevaurio tai tuotevaurio. Reiän halkaisija tulee sovittaa tarkasti ruuvin halkaisijaan optimaalisen pitovoiman saavuttamiseksi.

Mikä on tämän laitteen käyttölämpötila-alue?
C1022A-teräs säilyttää mekaaniset ominaisuudet -40°C ja +80°C välillä. Ruspert-pinnoite on stabiili 120°C:een asti ilman hajoamista. Jos käyttölämpötila on yli 80 °C, ota yhteyttä tekniseen tiimiin vaihtoehtoisten pinnoitteiden tai materiaalivaihtoehtojen saamiseksi.

Voidaanko ruuvi irroittaa ja käyttää uudelleen?
Väliaikaisissa sovelluksissa ruuvi voidaan irrottaa ja asentaa uudelleen edellyttäen, että kierteet pysyvät vahingoittumattomina. Pitovoima voi kuitenkin heikentyä uudelleenasennuksen yhteydessä, koska kierreleikkaukset ovat jo muodostuneet betoniin. Pysyville rakenneliitoksille suositellaan vaihtoa.

Valmistusedut ja käyttövarmuus

Tehtaan tuotantoekosysteemi tarjoaa selkeitä etuja teräksen ja betonin liittämiseen tarkoitetun kuusioaluslevyn betoniruuvin laadun yhtenäisyyden, toimitusvarmuuden ja teknisen tuen suhteen.

• Integroitu tuotantoketju:Kaikki kriittiset toiminnot – langanveto, kylmäsuuntaus, kierteiden valssaus, lämpökäsittely ja pinnoitus – suoritetaan talon sisällä. Tämä eliminoi toimitusketjun pullonkaulat ja varmistaa täyden prosessinhallinnan.
• ISO 9001:2015 -sertifikaatti:Laadunhallintajärjestelmä auditoidaan ulkoisesti vuosittain, ja se kattaa kaikki näkökohdat toimittajan valinnasta lopulliseen lähettämiseen. Dokumentaatiota ylläpidetään jäljitettävyyden varmistamiseksi kaikissa tuotantovaiheissa.
• Tekninen suunnittelutuki:Oma tiimi antaa suosituksia reiän mitoituksesta, vääntömomentin asetuksista ja materiaalien yhteensopivuudesta. Tämä palvelu on saatavilla sekä vakio- että mukautetuille eritelmille.
• Joustava erätuotanto:Yli 350 konesarjan ja 1 200 tonnin kuukausituotannon ansiosta toimittaja pystyy täyttämään sekä vakiovarastotilaukset että räätälöidyt vaatimukset (erikoispituudet, päätyypit, pinnoitteet).
• Globaali noudattaminen:Tuotteet täyttävät asiaankuuluvat ANSI- ja DIN-standardit, ja testiraportit ovat saatavilla pyynnöstä. Toimittajalla on kokemusta viennistä Eurooppaan, Amerikkaan, Lähi-itään, Afrikkaan ja Kaakkois-Aasiaan.

Tämä talon sisäisen valmistuksen, sertifioidun laadunvalvonnan ja reagoivan teknisen tuen yhdistelmä tekee toimittajasta luotettavan rakennuskiinnikkeiden lähteen vaativissa rakennesovelluksissa.
