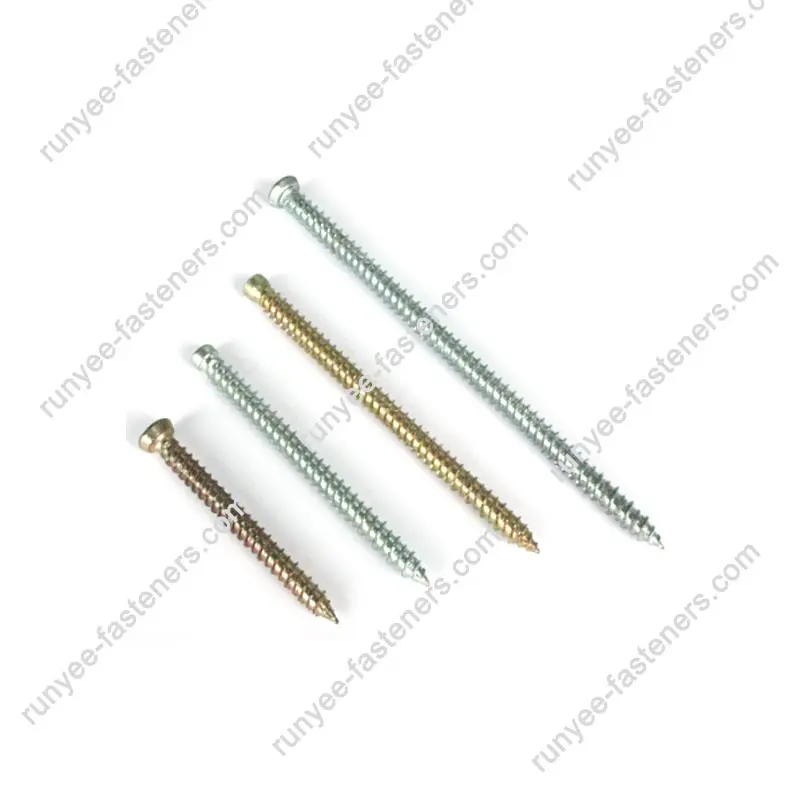

Torx Drive -betoniankkurit rakennuskäyttöön

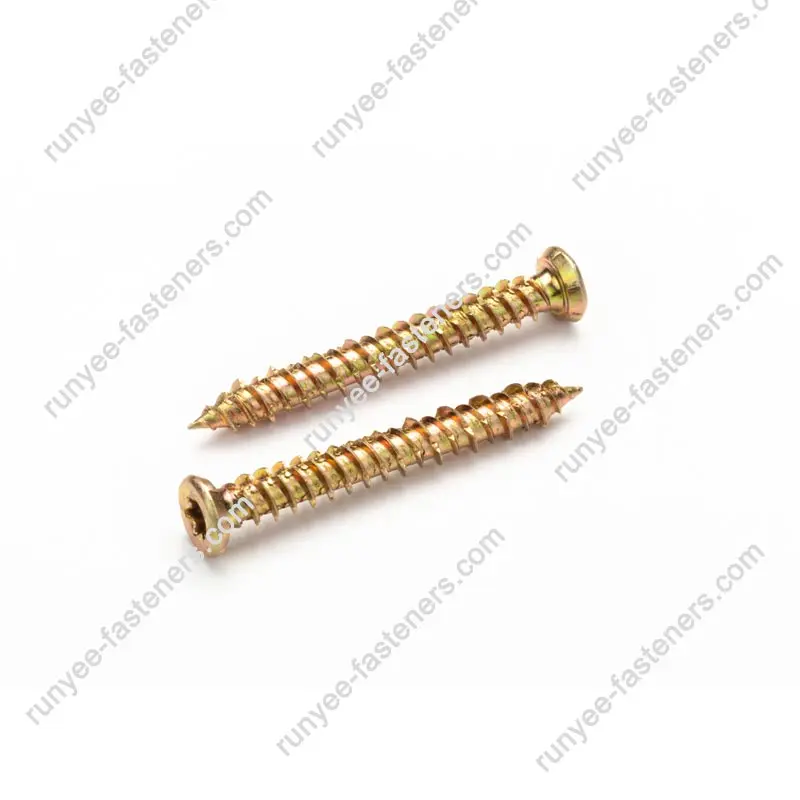

Runyeevalmistaja tarjoaa Torx Drive -betoniankkureita rakennuskäyttöön, jotka on suunniteltu korvaamaan suoraan perinteiset paisunta-ankkurit ja kiilapultit. Tuotteessa on litteä upotettu pää, jossa on Torx T30 -syvennys, mikä mahdollistaa suuren vääntömomentin siirron ilman nokka-aukkoa, mikä on kriittistä yläpuolella ja ahtaissa asennuksissa. Erityinen hi-low-kierregeometria leikkaa sisäkierteet valmiiksi porattuihin reikiin betoniin, kiinteään tiileen, onttoon lohkoon ja hiilihapotettuun betoniin, mikä tarjoaa välittömän pitolujuuden ilman laajenemisjännitystä, joka voi halkeilla perusmateriaaleja. Pintakäsittelyjä ovat sinkitys sisäkäyttöön, fosfatointi öljyn säilyttämiseksi ja Ruspert tai Dacromet ulkopuolisen korroosionkestävyyden saavuttamiseksi jopa 500 tunnin suolaruiskutukseen. Ankkuri sopii ikkunoiden karmeihin, kaiteisiin, ovenkarmiin, ikkunaluukkuihin, ikkunaluukkuihin, valaisimiin ja kynnyksiin. Tuotantolinja kattaa halkaisijat M2,5–M8,0 ja pituudet 300 mm:iin asti, ja niissä on täydellinen oma lämpökäsittely ja pinnoitus. Laatutarkastukset kattavat mittatarkkuuden, kovuusprofiilin (pinnan HV 530-560) ja vääntömomentin testauksen. Luotettavana toimittajana tehtaalla on käytössään 13 000 m² yli 350 laitesarjaa, mikä varmistaa läpimenoajan ja eräyhteensopivuuden suurille rakennustarvikkeille.

Mekaaniset tiedot ja materiaalitiedot

Tarkat tekniset tiedot muodostavat perustan luotettavalle ankkuroinnille rakennebetoniin. Seuraavassa taulukossa luetellaan Torx-käyttöisten rakennuskäyttöön tarkoitettujen betoniankkurien vahvistetut parametrit suoraan tuotantotietueista.

Ankkuri valmistetaan käyttämällä kylmäpäätä ja kierteiden valssausta, jota seuraa jatkuva verkkohihnalämpökäsittely optimaalisen tasapainon saavuttamiseksi porauspistekovuuden ja ytimen sitkeyden välillä. Tämä varmistaa, että hi-low-kierre voi leikata puhtaasti betoniin ilman, että se irtoaa tai katkeaa asennuksen aikana.

Asennusmenettely ja perusmateriaalien yhteensopivuus

Oikea asennus on ratkaisevan tärkeää nimellisten ulosveto- ja leikkausarvojen saavuttamiseksi. Rakennuskäyttöön tarkoitetut Torx Drive -betoniankkurit vaativat esiporatun reiän, jolla on määrätty halkaisija ja syvyys, ja sen jälkeen suoraa porausta T30-terällä.

• Esiporaus:Reiän halkaisijan on vastattava ankkurin halkaisijaa miinus 0,2–0,4 mm, jotta kierre kiinnittyy optimaalisesti. Syvyyden tulee ylittää ankkurin pituus vähintään 5 mm pölyn keräämiseksi.
• Ajo:Käytä vääntömomenttirajoitettua iskuväännintä tai poraa, joka on asetettu 10–15 N·m:iin M8-koon kohdalla. Torx T30 -taajuusmuuttaja varmistaa positiivisen kytkeytymisen vähentäen terän luistoa ja työntekijöiden väsymistä.
• Pohjamateriaalit:Soveltuu kiinteälle betonille (C20/25 ja enemmän), ontelotiilelle, hiilihapotetuille betonilohkoille ja luonnonkivelle. Ei suositella kevyille kipsilevyille tai ohuelle viilulle.
• Reunan etäisyys:Säilytä vähintään 2,5-kertainen ankkurin halkaisija reunasta ulospurkauksen estämiseksi.
• Väli:Useita ankkureita käytettäessä keskipisteen välisen etäisyyden tulee olla vähintään 5x halkaisija häiriöiden välttämiseksi.

Paisuntaankkureihin verrattuna tämä laite ei aiheuta säteittäistä laajenemisjännitystä, mikä tekee siitä turvallisemman käytön hauraassa muurauksessa ja lähellä reunoja. Itsekierteitystoiminto mahdollistaa myös helpon irrottamisen ja siirtämisen tarvittaessa.

Pinnoitteen valinta ympäristöaltistusta varten

Pinnan suojaus on avaintekijä betonin ankkurointijärjestelmien käyttöiässä. Toimittaja tarjoaa viisi vakiopinnoitusvaihtoehtoa, joista jokainen on sovitettu tiettyihin altistusolosuhteisiin.

• Sinkitty (kirkas/sininen):Perussuojaus sisätiloissa, sopii kuiviin ympäristöihin ilman kosteusaltistusta. Tyypillinen paksuus 5-8 μm.
• Fosfatoitu (öljypinnoitettu):Tarjoaa huokoisen pinnan, joka säilyttää voiteluaineen, ihanteellinen sovelluksiin, joissa kitkaa tarvitaan ajon aikana. Tarjoaa rajoitetun korroosionkestävyyden.
• Dacromet:Sinkki-alumiinihiutalepinnoite, kromiton. Tarjoaa erinomaisen estesuojan ja kulumiskestävyyden. Soveltuu ulkokäyttöön ja lievästi syövyttäviin ympäristöihin.
• Ruspert:Monikerroksinen pinnoite sinkkifosfaatilla, epoksilla ja pintamaalilla. Tarjoaa korkean kemikaalinkestävyyden ja yli 500 tunnin suolaruiskutussuorituskyvyn. Suositellaan rannikko- tai teollisuusympäristöön.
• Nikkelöinti:Koristeellinen ja korroosionkestävä, usein tarkoitettu arkkitehtonisiin paljaisiin sovelluksiin, joissa ulkonäöllä on väliä.

Kaikkia pinnoitusprosesseja seurataan röntgenfluoresenssipaksuusmittareilla, jotta varmistetaan tasaisuus koko pinnalla, mukaan lukien kierteen kyljet ja pään alla.

Laadunvarmistus ja jäljitettävyys

Rakennusalan vaatimusten täyttämiseksi tehdas noudattaa monivaiheista tarkastusprotokollaa, joka kattaa jokaisen tuotantoerän. Tämä järjestelmä tarjoaa täyden jäljitettävyyden raakateräslangasta valmiisiin pakattuihin tuotteisiin.

• Tuleva materiaali:Jokaisen C1022A-langan kelan kemiallinen koostumus testataan optisen emissiospektrometrian avulla. Veto- ja taivutuskokeet varmistavat sitkeyden ennen kylmäsuuntausta.
• Prosessin aikana tehtävät tarkastukset:Digitaaliset jarrusatulat ja kierrerengasmittarit tarkkailevat päähalkaisijaa, nousua ja kierteen kulmaa 30 minuutin välein suuren rullan aikana.
• Kovuuskartoitus:Vickers-kovuustesti suoritetaan kotelolle ja ytimelle lämpökäsittelyn jälkeen. Tavoitteena on HV 530-560 pinnalla, ytimen kovuus HV 380-420, mikä varmistaa lujan, iskunkestävän ankkurin.
• Vääntömomentin ja ulosvedon testaus:Hajottavat testit suoritetaan kunkin erän näytteille yleisellä testauskoneella sen varmistamiseksi, että murtolujuus ylittää 1100 N/mm².
• Suolasumutuskammio:Päällystetyt näytteet altistetaan neutraalille suolasuihkulle ASTM B117:n mukaisesti 500 tunnin ajan korroosionkestävyysvaatimusten vahvistamiseksi.

Kaikki tietueet säilytetään digitaalisesti, ja ne voidaan toimittaa jokaisen lähetyksen mukana pyynnöstä. Tämä systemaattinen lähestymistapa noudattaa ISO 9001:2015 vaatimuksia ja antaa luottamusta tuotteiden johdonmukaisuuteen suurissa rakennusprojekteissa.

Tyypilliset sovellusskenaariot

Rakennuskäyttöön tarkoitettu Torx Drive -betoniankkurit on tarkoitettu monenlaisiin kiinnitystehtäviin sekä asuin- että liikerakennuksissa. Litteä pää mahdollistaa uppoasennuksen, mikä on välttämätöntä viimeistellyille pinnoille.

• Ikkunoiden ja oven karmin asennus:Upotetut päät asettuvat tasolle profiileja vasten, mikä mahdollistaa helpon tiivistämisen tiivisteillä tai tiivisteillä.
• Sisäpuoliset kaiteet ja tukitangot:Tarjoaa turvallisen ankkuroinnin kiinteään muuraukseen tai betoniseiniin ja täyttää turvallisuusvaatimukset.
• Metalliset ovenkarmit:Käytetään esiporattujen reikien kanssa runkoon kiinnittämään suoraan betonilattia- tai seinäpohjaan.
• Yhteiset vilkkuvat ja myrskyluukut:Ulkokäyttöön, jossa korroosionkestävät pinnoitteet ovat välttämättömiä pitkän aikavälin suorituskyvylle.
• Valaisimet ja sähkörasiat:Matala upottaminen on mahdollista kierrerakenteen ansiosta, joka kiinnittyy nopeasti ja minimoi pölyä.
• Kynnykset ja suojatut kotelot:Ankkuri toimii hyvin ohuessa betonissa tai tiilessä ja tarjoaa luotettavan pidon halkeilematta.

Jokaisessa skenaariossa laitteisto lyhentää asennusaikaa perinteisiin laajennuspultteihin verrattuna, koska se eliminoi erillisten seinätulppien tai asetustyökalujen tarpeen.

Pakkaus ja logistiikka

Tehdas tarjoaa joustavia pakkausratkaisuja, jotka on räätälöity työmaan vaatimuksiin ja toimitusolosuhteisiin. Bulkkipakkaus vähentää yksikkökustannuksia suurissa projekteissa, kun taas pienikokoiset vaihtoehdot sopivat hajautetuille kauppiaille.

• Bulkkipakkaus:Raskaat aaltopahvilaatikot tai vahvistetut PP-kudotut pussit, jotka on ladottu joustavalla kääreellä. Jokaiseen pakkaukseen on merkitty koko, määrä ja eränumero.
• Pienen laatikon pakkaus:Mittatilaustyönä painetut laatikot, joissa on 50, 100 tai 200 kappaletta, pakattuna päälaatikoihin vähittäismyynti- tai jakelukanavia varten.
• Minimitilausmäärä:1000 kiloa yhtä kokoa kohden. Vakiosäiliöön mahtuu yhteensä 25 eri kokoa.
• Toimitusaika:Normaali tuotannon läpimenoaika on 20–30 päivää tilausvahvistuksesta riippuen pinnoite- ja pakkausvaatimuksista.

Toimittajan 1200 tonnin kuukausituotanto varmistaa, että kiireellisetkin rakennustilaukset voidaan nopeuttaa ennakkoilmoituksella. Kaikki lavat on suunniteltu turvalliseen käsittelyyn trukeilla ja ne voidaan pinota konttien lastausta varten.

Usein kysytyt kysymykset

Mikä on betoniankkurien hi-low-kierrerakenteen etu?
Hi-low-kierre luo itsekierteityksen, joka leikkaa sisäkierteet betoniin tai muuraukseen. Toisin kuin paisuntaankkurit, se ei kohdista ulospäin painetta perusmateriaaliin, mikä vähentää halkeiluriskiä. Matala kierre tarjoaa vapaata tilaa pölylle ja roskille, kun taas korkea kierre tarttuu alustaan ​​ja antaa vahvan ulosvetovastuksen.

Voidaanko näitä ankkureita käyttää ontoissa tiileissä tai hiilihapotettuun betoniin?
Kyllä, Torx Drive -betoniankkurit rakennuskäyttöön soveltuvat onttoon muuraukseen ja hiilihapotettuun betoniin, mikäli esiporattu reikä on tehty huolellisesti. Ontoissa materiaaleissa ankkuri kytkeytyy ontelon seiniin muodostaen mekaanisen lukituksen. Kantavuus on kuitenkin pienempi kuin umpibetonissa, ja tietyt suunnitteluarvot on vahvistettava paikan päällä testaamalla.

Onko esiporaus aina tarpeen?
Kyllä, esiporaus on pakollinen. Ankkurissa ei ole itseporautuvaa kärkeä; se luottaa ohjausreikään ohjaamaan kierteitä. Poranterän tulee vastata ankkurin halkaisijaa tarkasti, tyypillisesti 0,2–0,4 mm pienempi, jotta varmistetaan oikea kierteen muodostus. Oikean poranterän ja nopeuden käyttö on välttämätöntä ylikuumenemisen ja ennenaikaisen kulumisen estämiseksi.

Miten T30-asema parantaa asennuksen luotettavuutta?
Torx T30 -käytössä on suora seinämärakenne, joka jakaa vääntömomentin suuremmalle pinta-alalle verrattuna Phillips- tai kuusiokäyttöihin. Tämä vähentää nokka-aukon riskiä (bittien luistaminen) ja mahdollistaa suuremman vääntömomentin siirron vahingoittamatta syvennystä. Se myös pidentää asennusterän käyttöikää, joten se on suositeltava valinta suuriin rakennustöihin.

Mikä on suositeltu vääntömomentti asennuksessa?
Kiinteässä betonissa oleville M8-ankkureille suositeltu asennusmomentti on 10-15 N·m. Tämän alueen ylittäminen voi irrottaa kierteen pehmeämmissä alustoissa tai vahingoittaa aseman syvennystä. On suositeltavaa käyttää vääntömomenttia rajoittavaa kytkintä tai iskuohjainta säädettävillä asetuksilla tasaisen tuloksen saavuttamiseksi.

Miksi valita tämä toimittaja

Luotettavan rakennuskiinnikkeiden valmistuskumppanin valinta edellyttää teknisen kyvyn, laatujärjestelmien ja toimitusketjun vakauden arviointia. Vuonna 2013 perustettu Runyeen tehdas on rakentanut mainetta johdonmukaisten Torx Drive -betoniankkureiden toimittajana kansainvälisille markkinoille.

• Oma tuotantoketju:13 000 m²:n laitoksessa ohjataan kaikkia prosesseja langan vedosta ja kylmäpäästä lämpökäsittelyyn ja pinnoitukseen. Tämä vähentää läpimenoajan vaihtelua ja varmistaa jäljitettävyyden.
• ISO 9001 sertifioitu laatu:Laadunhallintajärjestelmä kattaa saapuvan materiaalin tarkastuksen, prosessivalvonnan ja lopputuotteen testauksen. Kolmannen osapuolen suorittamat auditoinnit vahvistavat kansainvälisten standardien noudattamisen.
• Tekninen tuki:Suunnittelutiimi tarjoaa apua ankkurin valinnassa, vääntömomentin asetuksissa ja asennuksen vianmäärityksessä. Palvelu on saatavilla niin pienissä kuin suurissakin rakennusprojekteissa.
• Kapasiteetti ja joustavuus:Yli 350 kehittyneiden koneiden sarjan ja 1 200 tonnin kuukausituotannon ansiosta toimittaja pystyy vastaanottamaan sekä vakio- että räätälöityjä tilauksia, mukaan lukien erikoispituudet, päätyypit ja pinnoitteet.
• Maailmanlaajuinen vientikokemus:Tuotteita on lähetetty Eurooppaan, Etelä-Amerikkaan, Lähi-itään, Etelä-Afrikkaan ja Kaakkois-Aasiaan, ja ne täyttävät erilaiset sääntely- ja ympäristövaatimukset.

Tämä valmistussyvyyden, laadunvarmistuksen ja logististen valmiuksien yhdistelmä tekee toimittajasta luotettavan lähteen rakentamisen ankkurointiratkaisuille maailmanlaajuisesti.
